Descrizione del Prodotto
Supporto per modulo lettore/scrittore di schede RFID da 13,56 MHz NFC
Prova gratuita di esempio prima di effettuare un ordine a noi !
Istruzioni:

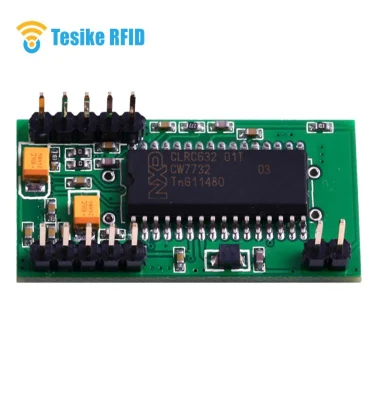

Il modulo TSK830 è un dispositivo di lettura/scrittura Mifare® ISO14443 A e con antenna standard la cui distanza di funzionamento tipica è di 50 mm.
Tra cui Mifare® Smart Card, Mifare S50, S70. La sua versatilità consente un'applicazione flessibile ed efficiente in diverse configurazioni
e dispositivi di sistema.
SDK è fornito per l'integrazione di terze parti.
Parametro:
TSK830 | |
Frequenza | 13,56 MHz |
Chip di lettura-scrittura | MFRC522 |
Velocità di trasmissione | 9600 |
Standard | ISO/IEC 14443-A. |
Scheda di supporto | Mifare S50/S70/Ultralight, Mifare Pro |
Interfaccia | TTL, RS232 |
Alimentazione | 3,3 V. |
Corrente | <70 ma |
Distanza di lettura | 0-10 cm (a seconda delle dimensioni dell'etichetta e della tecnologia dell'antenna) |
Temperatura di esercizio | -10ºC~50ºC |
Temperatura di conservazione | -20ºC~80ºC |

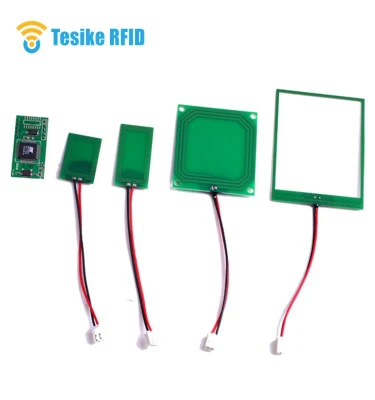

Antenna | Esterno, varietà di specifiche opzionali |
Quota | 39 mm * 19 mm * 9 mm |

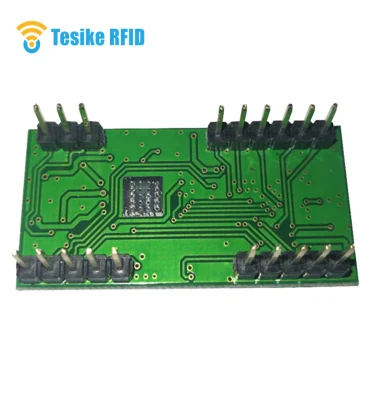

Definizione PIN:
PERNO | pin-out
| TTL/RS232 |
P | 1-5 | NC |
P1 | 1 | REIMPOSTA |
| 2 | RX |
| 3 | TX |
| 4 | MASSA |
| 5 | +3,3 V. |
P2 | 1 | ANTENNA-1 |
| 2 | ANTENNA-2 |
P3 | 1 | LED1 |
| 2 | LED2 |
| 3 | BUZ |
| 4 | MCUPOWER |
| 5 | NC |
Informazioni sulla confezione:
Imballaggio (TTL) | ||
Quantità | Dimensioni (cm) | Peso (kg) |
200 pz | 22*17*7cm | 0,8 kg |
2000 pz | 55*40*33cm | 10 kg |
Informazioni sulla confezione:
| Confezione (include antenna 25.5*35,5 mm) | ||
| Quantità | Dimensioni (cm) | Peso (kg) |
| 100 pz | 22*17*7cm | 1 kg |
| 1000 pz | 55*40*33cm | 10 kg |
Descrizione modello:
| N. modulo | Interfaccia |
| TSK630-T. | TTL |
| TSK630-S. | RS232 |
| TSK630-W. | WG26 |
| TSK630-G. | Wiege26/34 |
